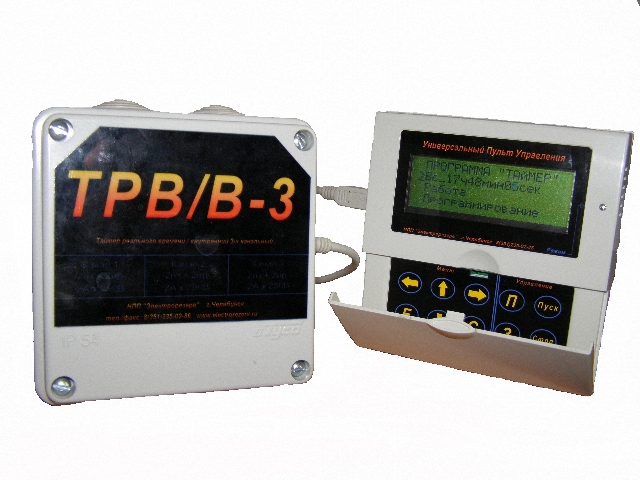

Прибор разработан для контроля и регулирования 6 параметров (на выбор) в любой из 3-х зон :

  Контролируемые и управляемые параметры :        1.Таймер от 0 до 9999 сек        2.Контроль витков и слоев  (имеет независимые гальванически развязанные входа 3...35 В)        3.Напряжение (имеет аналоговый вход 0...5В) измеряемое напряжение до 1000В (через           трансформатор)         4.Ток  (датчик тока)  измеремый ток до 1000А        5.Температура (термопара)                                                                    0...999 C        6.Температура (цифровой датчик температуры , интерфейс 1-wire)  - 55 C  ...0....+ 125 C                   Прибор представляет собой герметичный модуль расчитанный на работу в тяжелых и влажных        условиях.Крепление на DIN-рейку.        Прибор программируется с помощью внешнего пульта управления или с кнопок внутри прибора.                  Основные характеристики таймера :                - Питание 7 ... 15 В (2А)   + защита по входу.        - В каждом из 3-х выходных  аварийных каналов коммутируются по 2 независимых нагрузки          2А х 250В        - Независимые аварийные каналы :        - При выходе одного из контролируемых параметров за пределы установленного, индикатор          неисправности          каждого канала указывает на причину и выдает сигнал аварии на релейный выход.         - В каждом из 3-х аварийных каналов установлены защитные предохранители.        - Имеется светодиодная индикация аварии канала.        - Настройки каналов хранятся в энергонезависимой памяти.

Прибор разработан для контроля и регулирования 6 параметров (на выбор) в любой из 3-х зон :

  Контролируемые и управляемые параметры :        1.Таймер от 0 до 9999 сек        2.Контроль витков и слоев  (имеет независимые гальванически развязанные входа 3...35 В)        3.Напряжение (имеет аналоговый вход 0...5В) измеряемое напряжение до 1000В (через           трансформатор)         4.Ток  (датчик тока)  измеремый ток до 1000А        5.Температура (термопара)                                                                    0...999 C        6.Температура (цифровой датчик температуры , интерфейс 1-wire)  - 55 C  ...0....+ 125 C                   Прибор представляет собой герметичный модуль расчитанный на работу в тяжелых и влажных        условиях.Крепление на DIN-рейку.        Прибор программируется с помощью внешнего пульта управления или с кнопок внутри прибора.                  Основные характеристики таймера :                - Питание 7 ... 15 В (2А)   + защита по входу.        - В каждом из 3-х выходных  аварийных каналов коммутируются по 2 независимых нагрузки          2А х 250В        - Независимые аварийные каналы :        - При выходе одного из контролируемых параметров за пределы установленного, индикатор          неисправности          каждого канала указывает на причину и выдает сигнал аварии на релейлый выход.         - В каждом из 3-х аварийных каналов установленны защитные предохранители.        - Имеется светодиодная индикация аварии канала.        - Настройки каналов храняться в энергонезависимой памяти.

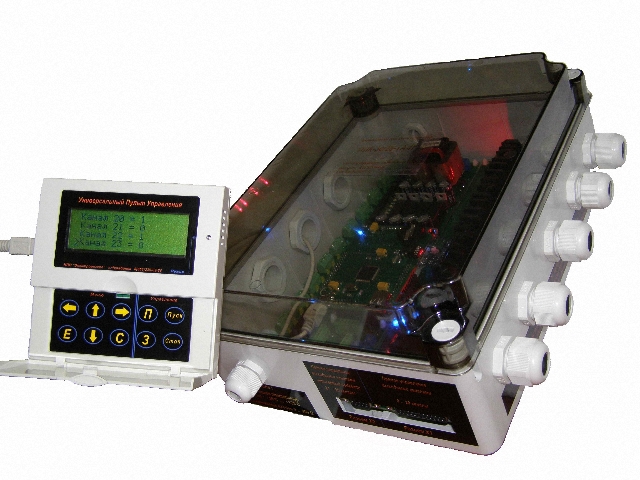

Прибор разработан для контроля  : -    20-и цифровых датчиков температуры (интерфейс 1-wire) -    5-и термопар 0 ... 999 С  (выход 0-5В ) -    5-и датчиков напряжения 0 ... 999 В (выход 0-5 В) -    5-и датчиков тока 0 ... 999 А (выход 0-5 В ) -    20-и концевиков - датчиков положения ( 0 или +5 В ) Может использоваться совместо с  2-мя блоками датчиков ( БДПТ-10У ). Прибор представляет собой герметичный модуль расчитанный на работу в тяжелых и влажных условиях.Крепление на DIN-рейку. Прибор программируется с помощью внешнего пульта управления и соответственно исключаются несанкционированные изменения временных интервалов и рабочих циклов. Пульт управления - универсальный, для всей линейки производимого оборудования. Подключение через разьем mini-USB. Основные характеристики таймера : - Питание 110 или 220 В + защита по входу. - В каждом из 3-х выходных  аварийных каналов коммутируются по 2 независимых нагрузки   2А х 250В - Независимые аварийные каналы : - Авария температуры - контролирует верхнее и нижнее значение 20 цифровых   датчиков температуры. - Авария концевиков - датчиков положения - контролирует 20 датчиков 0 или +5В. - Авария аналогового входа - контролирует верхнее и нижнее значение 5 датчиков: термопара,   ток, напряжение. - В каждом из 3-х аварийных каналов установленны защитные предохранители. - Имеется светодиодная индикация аварии канала, помимо отображения на ЖК-дисплее. - Настройки каналов храняться в энергонезависимой памяти.

Примеры использования измерителя :

- Контроль рабочей температуры турбин, контролирует одновременно температуру в 20 точках.   При выхода температуры из заданного предела выдает сигнал аварии и   отключает оборудование. - Контроль температуры маслостанций и гидростанций оборудования. - Контроль температур в мощных тиристорных преобразователях - контролирует   все узлы преобразователя   Своевременная выдача аварийного сигнала позволяет предотвратить пробой тиристоров. - Контроль сигналов с датчиков тока и температурные режимы силовых трансформаторов.   Позволят своевременно отключить силовой трансформатор на подстанции и избежать   аварии.

Тиристорный контактор с микроконтроллерным управлением и принудительным воздушным охлаждением тиристоров. Применение микроконтроллерного управления позволяет : - Контролировать ток в каждой фазе и контролировать фазировку при необходимости.. - Контролировать температуру в каждом тиристоре, выставлять пороги температур в зависимости от условий работы. - Включать в работу нужное количество фаз. - Контролировать внешние блокировки. - Управление как с местного пульта так и с внешних  сигналов. - Проводить ТЕСТИРОВАНИЕ силовых цепей и внешних цепей управления и блокировок без спец.приборов. - Ведет запись  последней аварии, что позволит анализировать аварийные ситуации.

Примеры использования наших контакторов :

- Управление печами нагрева. - Управление освещением. - Управление мощными ассинхронными двигателями с контролем температурных режимов двигателя и фазировкой питающей цепи. - Управление нагревательными приборами с контролем температуры по 3-м зонам с применением управляющего прибора ТАЙМЕР-РЕГУЛЯТОР.

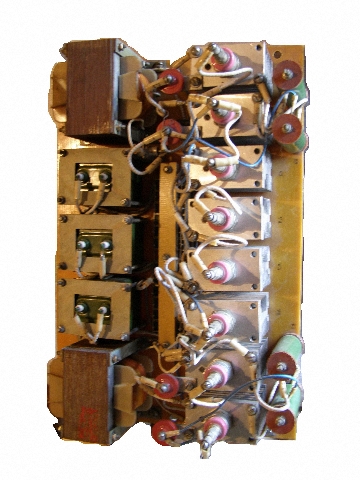

Торможение осуществляется импульсным напряжением синусоидальной, формы (точнее частями синусоиды), постоянного напряжения на двигателе НЕ будет, это плюс т.к. НЕ намагничивается и НЕ греется железо двигателя. В то же время происходит рекуперации энергии в питающую сеть.   На двигатель подаются импульсы напряжения синусоидальной формы и происходит их постепенный сдвиг  в сторону увеличения угла открывания тиристора, что заставляет двигатель принимать на себя "ведущее уменьшающееся напряжение питающей сети", в нашем блоке стоят 2 тиристора, из-за этого блок стоит недорого, т.е. нет полного выпрямительного моста. Блок контролирует напряжение на контакторе (пускателе) который управляет двигателем и как только напряжение на контакторе снимается (двигатель отключается) то через 0.5 сек включаются тиристоры. Если даже предположить что двигатель по каким-либо причинам остался включеным под напряжением то это не приведет к аварии т.к. тиристоры включены параллельно контактам пускателя, попросту шунтируют их.     - Рабочая температура  от – 40 … + 80 градусов. - Гальваническая развязка выходов контроллера от силовой части - Полная индикация выходных сигналов с контроллера  на силовые элементы  и режимы работы.

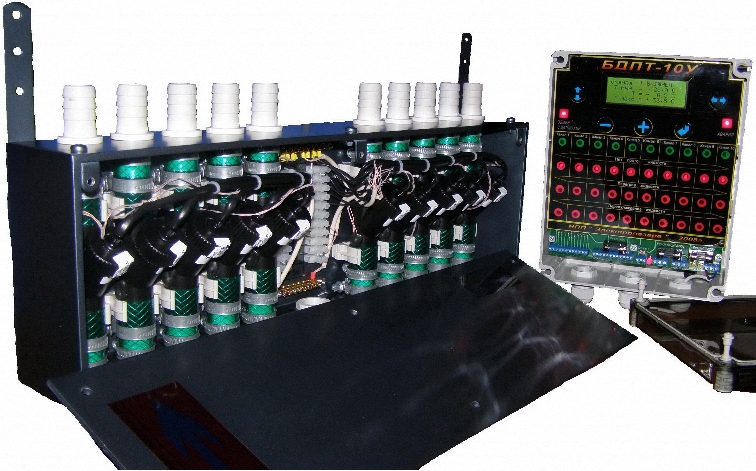

Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры. В случае выхода измеряемого параметра за пределы установленного значения, выводит сигнал АВАРИЯ. Данные программировать может только спец.персонал имеющий доступ.Имеет герметичный корпус и высокие предельные температурные режимы работы. Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры. В случае выхода измеряемого параметра за пределы установленного значения, выводит сигнал АВАРИЯ. Данные программировать может только спец.персонал имеющий доступ.Имеет герметичный корпус и высокие предельные температурные режимы работы. Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры. В случае выхода измеряемого параметра за пределы установленного значения, выводит сигнал АВАРИЯ. Данные программировать может только спец.персонал имеющий доступ.Имеет герметичный корпус и высокие предельные температурные режимы работы. Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры. В случае выхода измеряемого параметра за пределы установленного значения, выводит сигнал АВАРИЯ. Данные программировать может только спец.персонал имеющий доступ.Имеет герметичный корпус и высокие предельные температурные режимы работы. Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры. В случае выхода измеряемого параметра за пределы установленного значения, выводит сигнал АВАРИЯ. Данные программировать может только спец.персонал имеющий доступ.Имеет герметичный корпус и высокие предельные температурные режимы работы. Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры. В случае выхода измеряемого параметра за пределы установленного значения, выводит сигнал АВАРИЯ. Данные программировать может только спец.персонал имеющий доступ.Имеет герметичный корпус и высокие предельные температурные режимы работы.
